氣體檢測儀485布線注意事項：
1、485通信線必須用屏蔽雙絞線，切忌用平行線，最好多備用，總長不超過1200米，超過后需加中繼器。
2、布線盡量遠離高壓電線，盡量不要與電源線并行，更不能捆軋在一起。

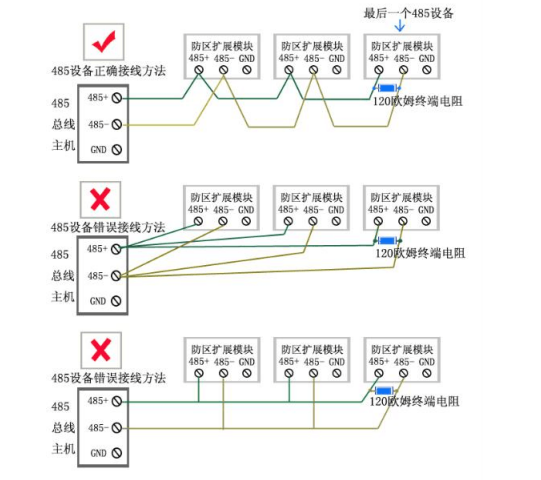

3、485總線一定要是手拉手式的總線結構，堅決杜絕星型連接和分叉連接，若出現星型連接時，可用485HUB解決
4、用屏蔽線將所有485設備的GND地連接起來
5、在每條總線的最后一臺設備的485+和485-上并接一個120歐姆的終端電阻。
發表時間：2019-03-13 11:15 責任編輯：逸云天 瀏覽量：
氣體檢測儀485布線注意事項：
1、485通信線必須用屏蔽雙絞線，切忌用平行線，最好多備用，總長不超過1200米，超過后需加中繼器。
2、布線盡量遠離高壓電線，盡量不要與電源線并行，更不能捆軋在一起。
3、485總線一定要是手拉手式的總線結構，堅決杜絕星型連接和分叉連接，若出現星型連接時，可用485HUB解決
4、用屏蔽線將所有485設備的GND地連接起來
5、在每條總線的最后一臺設備的485+和485-上并接一個120歐姆的終端電阻。
